Опоры ТПР.05.29.00.000 – разновидность скользящих хомутовых опор для труб, транспортирующих рабочие среды под давлением.

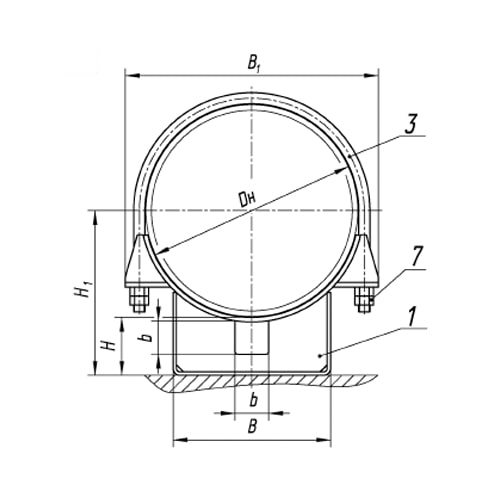

Представляет из себя конструкцию в виде хомута и опорного блока (корпуса). Корпус производится из листовой стали, хомут – из горячекатаного прутка. Также в комплект входят элементы крепежа и метизы. Форма опорного блока: П-образная. Скользящие хомутовые опоры относятся к подвижным опорам. Позволяют смещаться трубам до допустимого положения в разных направлениях. Движение и смещение трубы может быть вызвано подвижностью грунта, температурными колебаниями эксплуатации, силовыми нагрузками. Тип воспринимаемых нагрузок: вертикальные, горизонтальные Основная функция: фиксация труб, защита трубы от разрушения и износа за счет трения с несущей поверхностью в процессе эксплуатации. Способ изготовления: сварка, штамповка. Марки исходной стали: 09Г2С, Ст3; 12Х18Н10Т; 12ХМ.
Технические параметры:
Преимущества использования скользящих хомутовых опор ТПР.05.29.00.000: взаимозаменяемость деталей, быстрый ремонт без разбора всей системы, механическая прочность, высокий модуль упругости, долговечность, высокая несущая способность, защита от коррозии и повреждения поверхности, способность равномерно распределить веса между трубой и несущей конструкцией; увеличение срока эксплуатации трубопровода, компенсация нагрузок (динамических и вибрационных), простота и надежность конструкции, простой монтаж системы, возможность эксплуатации в экстремальных условиях повышенной влажности, высокая совместимость с трубами разных стандартов.
Опоры ТПР.05.29.00.000 используют для крепления и защиты труб различного функционала: нефтяные, газовые, водопроводные, теплосети, инженерные коммуникации и пр.
